GigaCore 20tは、プロフェッショナルなツアーのアプリケーションに理想的な10Gbイーサネット対応AVネットワークスイッチです。
10Gbネットワークスイッチ:集約型AVネットワークに最適
GigaCore 20tは、照明、音響、映像のプロフェッショナルのための、頻繁な撤収や構築が必要なツアーや、強固な接続性が求められるいかなるアプリケーションにも最適な10 Gigabitイーサネットスイッチです。
最先端のAVプロトコルが箱から出してすぐに使えるよう設計されており、さらにネットワーク集約のバックボーンとして、複数のアプリケーションが同じネットワーク内で共存することを可能にします。
![](https://www.luminex.be/wp-content/uploads/2022/04/10GB-icon.png)
10Gb接続に対応
10Gb接続に対応し、照明コントロール、オーディオ、インカム、そして圧縮ビデオをネットワークに完全に集約させることができます。
![](https://www.luminex.be/wp-content/uploads/2022/04/poE-icon.png)
PoE++
すべてのカッパーポートがPoE++に対応しているので、今日入手可能なあらゆるPoE対応デバイスを接続できます。
今日のPoE規格 (802.3af, 802.3at, 802.3bt)すべてに準拠しています。
GigaCore 20tは、市場のあらゆるIP PTZカメラ、ネットワークノード、またはPoE受電対応ラウドスピーカーを直接動作させることができます。
![](https://www.luminex.be/wp-content/uploads/2022/04/AV-icon.png)
AVの現実的なアプリケーション向けに検証済み
GigaCoreスイッチ製品は、NDI™、Dante™、AVB/Milan, AES67、ST-2110、IPMX、MA-Net、その他多数を含む様々なプロトコル向けに、AV業界におけるメジャーブランドが使われる現実世界のアプリケーションで完全に検証されています。
私たちは、プロトコルを承認するだけではなく、実際にテストをします。現実世界のアプリケーションの検証と互換性テストにより、私たちはアプリケーションを理解し、皆様が私たちの製品を自信をもって展開できるようにしています。
ルミネックスのサポートチームは、皆様と同じ言葉を話します。そして、会話からだけではなく、皆様との協業や、現実的なアプリケーションのネットワークにおけるチャレンジを克服することから主に蓄積される膨大なAVのナレッジを有しています。
![Brands-Protocols-gigacore_updated](https://www.luminex.be/wp-content/uploads/2023/05/Brands-Protocols-gigacore_updated.png)
![](https://www.luminex.be/wp-content/uploads/2022/04/Silent-fan-icon.png)
堅牢で静音なデザイン
GigaCoreは堅牢で静音なデザインなので、どのようなAV環境でも使用できます。
ファンのスピードはコントロールされており、ノイズによるインパクトは極小で、長寿命の稼働を保証します。
これにより、劇場やスタジオのような最も静かな環境にさえもGigaCoreを設置することができます。
Araneoでシステム全体を管理、そして、監視...
すべてのGigaCoreスイッチを、ネットワーク全体のツール「 Araneo(アラネオ)」一つで管理することができます。
Araneのオンラインモードは、GigaCoreネットワークの状態について知る必要があるすべての情報を表示します。データの流れやトポロジーは可視化され、すべてのGigaCoreのポートの状態も同じく可視化されます。自信をもってネットワークを監視し、ショーが邪魔される前に行動することができます!
Araneoのオフラインモードでは、完全なネットワークトポロジーとすべてのGigaCoreの設定を事前にプランすることができます。ボタンをクリックするだけで、ネットワークの準備にかかる時間を削減することができます。
仕様 GigaCore 20t – 10Gb
- Ethernet connectivity: 8 x EtherCon connectors) (4x front, 4x rear) (1Gbps) 8 x RJ 45 connectors (rear) (1Gbps)
- Fiber connectivity: 4 x SFP+ cages (10Gbps/1Gbps) (independent from other ports) (rear)
- Ethernet port speed: 1Gbps
- Serial: No
- Power connectivity: 1 x PowerCON True 1 in/out
- Power input: 100-240VAC, 50-60Hz
- Power consumption: Maximum 50W - Maximum 1050W (Depending on PoE and PSU configuration)
- Fuse: NA
- Backup power input: Yes (PoE models only)
- Backup PoE power input: Yes
- PoE: PoE++ Optional
- Supported protocols: Dante©, RAVENNA/AES67©, Ethersound©, Q-SYS/Q-LAN, sACN, ArtNet, MANet, HogNet, RTTrPL (BlackTraX), IPMX, NDI, IEEE 802.1p CoS (Class of Service), DiffServ (DSCP), PoE (802.3af) (optional), PoE+ (optional), PoE++ (802.3bt) (optional), IEEE 1588 PTP V2, AVB/MILAN, IEEE 802.1as (gPTP) and more...
- Sound protocol compliance: Yes (low jitter)
- Ethernet compliance: IEEE 802.2, IEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.3ab Gigabit Ethernet, IEEE 802.3af PoE(optional), IEEE 802.3at PoE+(optional), IEEE 802.3bt PoE++ 90W(optional), IEEE 802.1p CoS, IEEE 802.1d Spanning Tree, IEEE 802.1w Rapid Spanning Tree, EEE 802.1s Multiple Spanning Tree, IEEE 802.1Q VLAN, IEEE 802.1ab LLDP, IEEE 1588-2008 PtPv2, IEEE 802.1 BA-2011 AVB
- Display and jog: Yes
- Configuration: Through the built-in web server, through front panel LCD & Jog, Network wide configuration through Araneo software
- Status LEDs:
- Global status LEDs: Device, power, PoE power and mode
- Port status LEDs: PoE, groups, link/activity and port speed
- Dark mode available
- Colored RGB LEDs: Yes
- Mounting: Rack
- Enclosure: Robust metal housing
- Dimensions (W x D x H): 482 x 204,1 x 44 mm (19" x 8.03" x 1,73")
- Weight: 4kg (device only) 4.24kg (packaged)
- Packaging: 550 mm x 335mm x 68 mm
- Environment:
- Operating temperature: 0 to +50 °C
- Storage temperature: -10 to +70 °C
- Humidity (non condensing): 5 to 95% RH
- Noise level @1m: TBC
- BTU: TBC
- Certificates/Approvals: cSGSus Mark (UL), CE Mark, UKCA Mark, CB certificate, RoHS
- Standards: IEC 62368-1, UL 62368-1, CAN/CSA C22.2 No. 62368-1, EN 62368-1, FCC Part 15 CFR 47, CAN/ICES-003, EN 55032, EN 55024
- Product codes:
- GigaCore 20t – 16x1G – 4x10G(SFP+) / LU 01 00080-10G
- GigaCore 20t – 16x1G – 4x10G(SFP+) - PoE++ / LU 01 00080-10G-P500
*Note: Luminex LCE operates a policy of continuous development. Luminex LCE reserves the right to make changes and improvements to any of the products described in this document above without prior notice. Specifications are subject to change without notice.
GigaCoreシリーズの他の製品とこの製品を比較する
GigaCore 10t
![](https://www.luminex.be/wp-content/uploads/2023/12/Gigacore-10t-front-ISO.png)

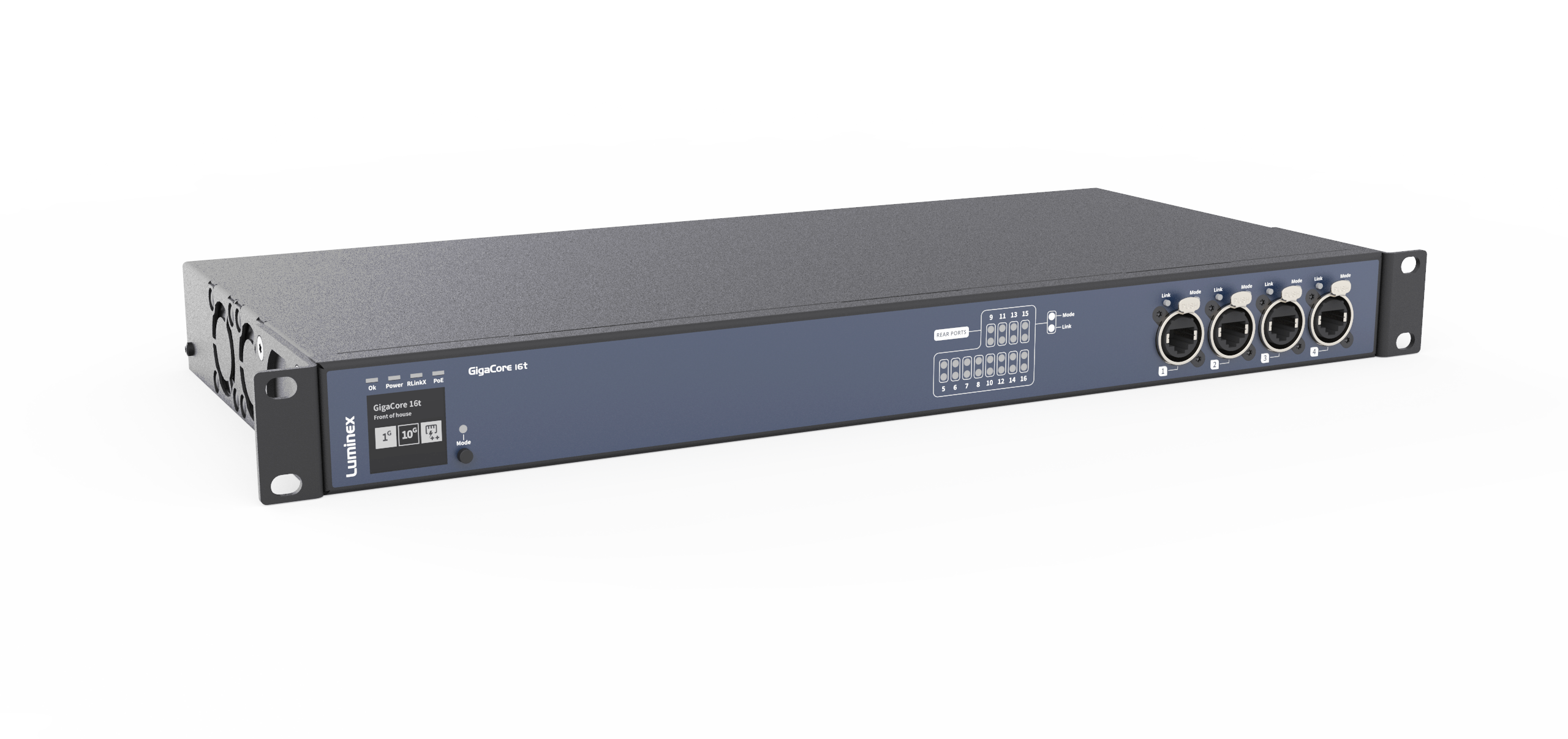

GigaCore 16t
